elektronischer Peilstab
- Misst die Füllhöhe in cm
- Gibt Sicherheit über die Vorratsmenge
- Verschafft Kontrolle über die Liefermenge
- Ihr Kunststofftank ist blind?
- Ihr Stahltank ist nicht einsehbar?
- Sie wissen nicht, wie voll Ihr Tank ist?
- Sie haben Sorge, dass man Ihnen nicht die abgerechnete Heizölmenge geliefert hat?
In diesen Fällen hilft der elektronische Peilstab!
Bestellen Sie den elektronischen Peilstab
Der elektronische Peilstab im boote-Praxistest
Europas größtes Motorboot-Magazin hat den elektronischen Peilstab von esyoil getestet. Im Test: Vier Systeme mit Hebel-, Tauchrohr-, Ultraschall- und Luftdruckgeber.
Mit Ausnahme des Druckmesssystems (von esyoil) konnte uns kein Gebersystem vollends überzeugen. (boote 09/2008)
Artikel downloaden (PDF, 143 kB) nach oben
Weitere Informationen zum elektronischen Peilstab
Sollte Ihre Frage nachfolgend nicht beantwortet werden, wenden Sie sich bitte über das Kontaktformular an uns.
- Das Problem
- Die Lösung
- Messverfahren
- Installation
- Anzeige / Fernanzeige
- Volumenangabe
- Messmedien
- Lieferumfang
- Technische Daten
- Selbsteinbau oder Fremdeinbau?
- Noch Fragen? » Kontakt
- Für Wiederverkäufer
- Tankfernüberwachung
-
Das Problem
Klassische Tankanzeigen sind aufgrund der beweglichen Teile im Tank sehr empfindlich und ungenau. Die meisten dieser Anzeigen benutzen Schwimmer, die bei der Betankung in Bewegung geraten und sich leicht um Einbauteile (z. B. die Entnahmeleitung) wickeln können. Oftmals verschmutzen mechanische Bauelemente und werden in ihrer Bewegung blockiert. Eine zuverlässige und vor allen Dingen genaue Anzeige ist damit nicht gewährleistet.
nach oben -
Die Lösung
Die pneumatische Messung mit dem elektronischen Peilstab benötigt keine beweglichen Bauteile, die blockieren können. Der elektronische Peilstab misst den hydrostatischen Druck der Flüssigkeit (abgeleitet von hydro für Wasser und statisch für ruhend). Dieser stellt sich innerhalb einer ruhenden Flüssigkeit unter dem Einfluss der Gravitation ein. Er ist eine statische Größe, die ausschließlich von der Höhe des Flüssigkeitsspiegels über dem Messpunkt abhängt. Dieses Phänomen ist auch als hydrostatisches Paradoxon bekannt. Es besagt, dass in allen Gefäßen mit demselben Füllstand in derselben Höhe derselbe Flüssigkeitsdruck herrscht, unabhängig von der Grundfläche und der Gefäßform. Der elektronische Peilstab ist somit für alle Tankformen geeignet.
nach oben -
Messverfahren
Der elektronische Peilstab misst nach dem Einperlverfahren. Dabei wird Luft in die Messleitung gepumpt und der Luftdruck gemessen. Er ist ein Maß für die Füllhöhe der Flüssigkeit im Tank. Die Messgenauigkeit beträgt ± 1 cm. Bei diesem Verfahren gibt es keine elektronischen Bauteile im Tank.
nach oben -
Installation

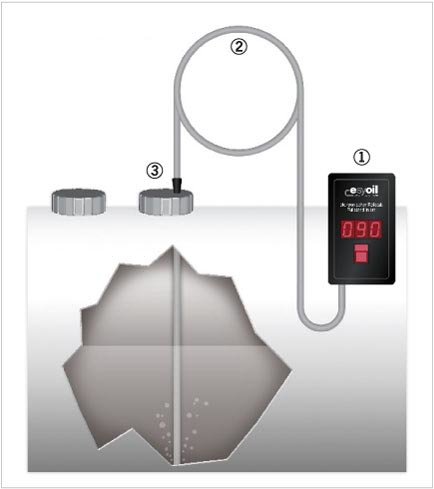

Die Installation ist extrem einfach. In den Tank wird eine 4 mm starke Kupferleitung geschoben. Hierzu muss eine entsprechende Bohrung vorhanden sein oder geschaffen werden. Der Messschlauch des elektronischen Peilstabes wird auf die Kupferleitung geschoben. Das Gerät ist nun einsatzbereit.
- Messgerät elektronischer Peilstab mit Anschlussschlauch
- 3 m Kupferleitung als Ring gerollt
- konische Gummitülle zum Abdichten
nach oben
-
Anzeige / Fernanzeige
Der elektronische Peilstab kann dort angebracht werden, wo seine Anzeige gut ablesbar ist, direkt am Tank oder in einigen Metern Entfernung. Diese Entfernung wird durch einen zusätzlichen Schlauch problemlos überbrückt und kann bis zu zehn Meter vom Tank entfernt sein. Der Füllstand wird durch ein rotes, deutlich ablesbares Display angezeigt. Auf einen erforderlichen Batteriewechsel wird durch eine blinkende Anzeige aufmerksam gemacht. Da die Batterie nur für den eigentlichen Messvorgang beansprucht wird, ist deren Langlebigkeit garantiert. Der Batteriewechsel (preiswerte 9V Blockbatterie) ist selbstständig durchführbar.
nach oben -
Volumenangabe
Damit die Inbetriebnahme des elektronischen Peilstabes einfach ist, wurde auf eine Volumenanzeige verzichtet. Diese erhält man mit Hilfe einer Peiltabelle. Sie kann über www.esytrol.com erzeugt werden.
nach oben -
Messmedien
Der elektronische Peilstab ist standardmäßig auf das Produkt Heizöl und Diesel voreingestellt. Er kann auf Nachfrage aber auch für alle anderen Flüssigkeiten kalibriert werden, wenn deren spezifische Dichte bekannt ist. Da die Anzeige in cm erfolgt, ist keine weitere Programmierung des Gerätes erforderlich.
nach oben -
Lieferumfang
Messgerät mit Silikonschlauch (Länge ca. 1 m), Messrohr aus Kupfer (Länge ca. 3 m) mit konischer Gummitülle zum Abdichten der Tankbohrung (Ø 5,5 mm), Wandhalterung zur Befestigung des elektronischen Peilstabs.
nach oben -
Technische Daten
nach obenMessprinzip: hydrostatischer Druck Messbare Flüssigkeit: Heizöl, Wasser (andere Medien auf Anfrage möglich) Max. Füllhöhe: 300 cm Heizölsäule, 250 cm Wassersäule Anzeige: digital 3 Ziffern in cm (ohne Nachkomma) Toleranz: ± 1cm Schutzart: IP 20 (Installation in trockenen Räumen) CE-Konformität gemäß EN 61 000-6-1, EN 61 000-6-3 Stromversorgung: 9V Blockbatterie -
Selbsteinbau oder Fremdeinbau?
Sie können den elektronischen Peilstab ganz einfach selber montieren.
Wenn Sie lieber den Einbau von einem Monteur vornehmen lassen wollen, dann helfen wir Ihnen gerne bei der Auswahl. Sie können für Mehrkosten von 130,00 € direkt über die Bestellsteite einen Monteur beauftragen. Dieser liefert Ihnen den elektronischen Peilstab und baut ihn gleich ein. Dies geschieht innerhalb von 3 Wochen nach Bestellung.
nach oben -
Noch Fragen? » Kontakt!
Sie haben noch eine Frage zum elektronischen Peilstab oder zum Einbau? Bitte stellen Sie Ihre Frage einfach über das folgende Formular. Ein Mitarbeiter von esyoil wird sich umgehend mit Ihnen in Verbindung setzen.
nach oben -
Für Wiederverkäufer
Sie möchten den elektronischen Peilstab Ihren Kunden anbieten? Vielleicht sogar mit eigenem Logo? Dann lassen Sie sich von einem Mitarbeiter von esyoil beraten. Bitte füllen Sie das folgende Kontaktformular aus. Ein Mitarbeiter von esyoil wird sich umgehend mit Ihnen in Verbindung setzen.
nach oben -
Tankfernüberwachung
Öltanks aus der Ferne überwachen, Tankinhalte am PC einsehen
